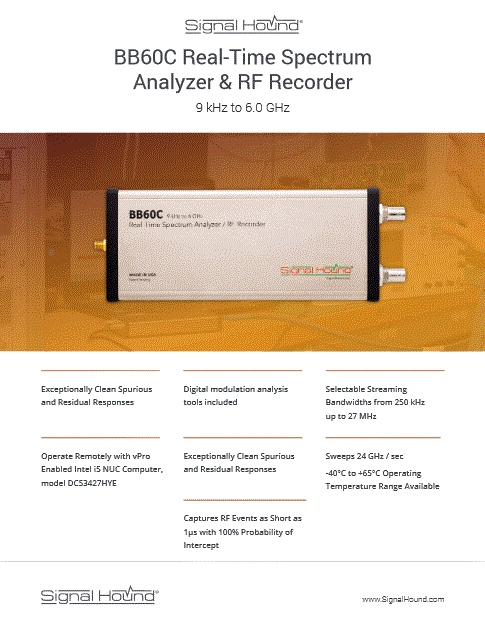

BB60C - Анализатор спектра реального времени до 6 ГГц

Анализатор спектра реального времени Signal Hound BB60C, также являющийся регистратором высокочастотных сигналов, представляет собой новейшее дополнение к семейству продукции Signal Hound. Благодаря использованию интерфейса USB 3.0 устройство BB60C осуществляет высокоскоростную передачу оцифрованного радиосигнала со скоростью 140 Мб/с. 14-ти битный аналогово-цифровой преобразователь (АЦП) устройства работает со скоростью 80 миллионов выборок в секунду, что обеспечивает мгновенную полосу 27 МГц.

При функционировании устройства в качестве анализатора спектра используется собственный прикладной программный интерфейс (Application Programming Interface – API), выполняющий быстрое преобразование Фурье со скоростью до 1,2 млн. операций в сек. API передает спектральные данные в реальном времени в графический интерфейс пользователя (Graphical User Interface - GUI), выполненный с открытым исходным кодом, или приложению потребителя.

Из-за значительных требований по обработке данных рекомендуется использовать настольный персональный компьютер с процессором не хуже, чем Intel i7-2600, или ноутбук с процессором не хуже, чем Intel i7-3612QM. Для функционирования устройства BB60C в качестве регистратора ВЧ сигналов необходимо наличие жесткого диска со скоростью записи не менее 250 Мб/с. Программное обеспечение с открытым исходным кодом “FM Demo” демонстрирует данную возможность посредством записи радиостанций целого FM радиодиапазона в полосе 88 - 108 МГц на диск. Вы можете прослушивать любые две радиостанции одновременно в прямом эфире или в записи. Обратите внимание, что одна минута записи требует 10 Гб дискового пространства.

Программное обеспечение обеспечивает отображение спектра в двухмерном и трехмерном режимах. Предусмотрен режим отображения спектра во времени с помощью уменьшающейся насыщенности. Обычно в данном режиме легче отследить одиночные артефакты в спектре сигнала.

Если необходимо проставить временные метки в оцифрованном ВЧ сигнале, следует использовать имеющийся у BB60C вход сигнала 1-PPS меток системы GPS. BB60C имеет развитую систему запуска развертки, позволяющую устанавливать длительность интервала и временную задержку относительно определенного триггера. Это позволяет увидеть спектр в специфическое время, например, во время осуществления импульсной модуляции.

Основные характеристики и особенности:

  • Диапазон частот анализатора спектра: 9 к Гц...6 ГГц
  • Стабильность встроенного источника частоты: ±1E-6
  • Частота оцифровки: 250 кГц...27 МГц
  • Полосы пропускания анализатора спектра (RBW): 10 Гц...10 МГц
  • Скорость сканирования: 24 ГГц/с
  • Отображаемый средний уровень шумов (DANL), дБм:
    Диапазон частот
    DANL
    9 кГц - 500 кГц
    -140
    500 кГц - 10 МГц
    -154
    10 МГц - 6 ГГц
    -158+1.1 дБ/ГГц
  • Точность отображения амплитуды сигнала: ± 2 дБ
  • Уровень паразитных составляющих: -103 дБм
  • Диапазон рабочих температур: 0...65 °С
  • опционально -40...+65 °С
