В комплекте с анализатором спектра USB-SA124B трекинг генератор USB-TG124A позволяет выполнять измерения АЧХ различных СВЧ устройств. Для фиксированной частоты возможно построение диаграммы Смита.

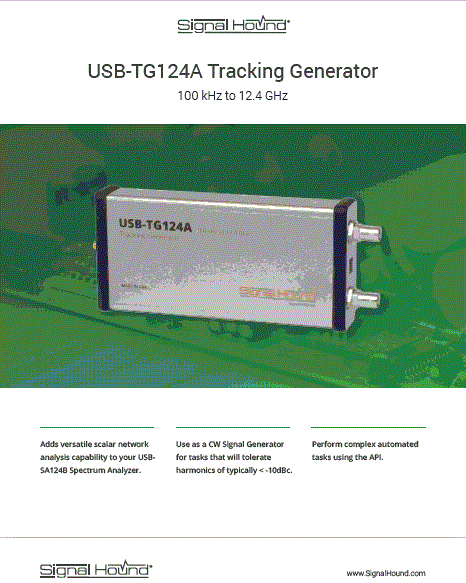

USB-TG124A - генератор немодулированных сигналов до 12,4 ГГц
Краткие технические характеристики USB-TG124A:
- Диапазон частот трекинг-генератора: 100 кГц...12,4 ГГц
- Точность установки частоты: ±1E-6
- Амплитуда выходного сигнала: -30...-12 дБм
- Точность установки амплитуды сигнала: ± 2 дБ
- Уровень гармонических составляющих: <-10 дБн
- Диапазон рабочих температур: 0...70 °С
Дополнительная информация по USB-TG124A
Описание на английском языке:
Описание прибора на русском языке
Описание прибора на английском языке
Программное обеспечение версии 2.18D
Программное обеспечение для независимой работы генератора
Программное обеспечение для перестройки генератора по амплитуде и частоте
