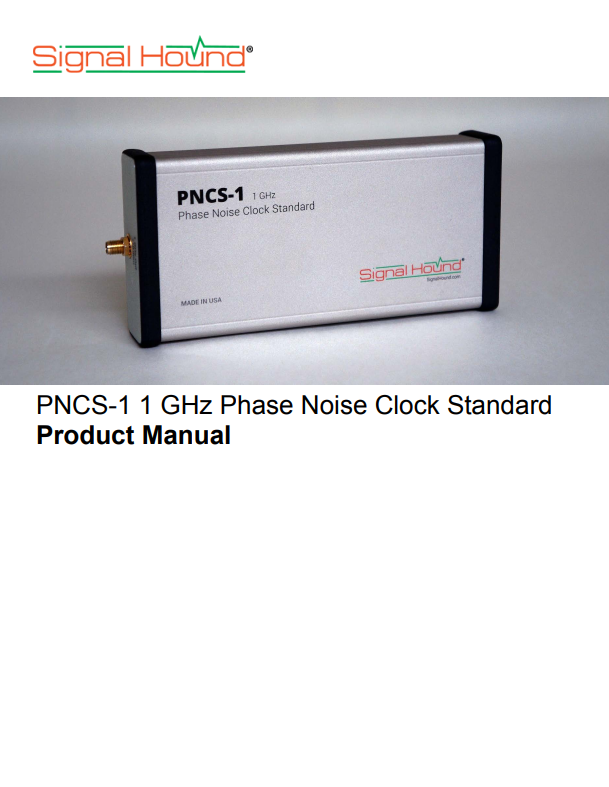

PNCS-1 - Синтезатор фиксированной частоты 1 ГГц

Синтезатор фиксированной частоты PNCS-1 формирует колебание с частотой 1 ГГц с исключительно низкими фазовыми шумами. PNCS-1 и может использоваться как эталон для проверки анализаторов спектра и других измерительных приборов, в качестве источника тактовой частоты для АЦП и ЦАП, а также для высокоскоростных частотно-фазовых детекторов. Колебание сигнала с выхода PNCS-1 может умножаться для получения более высоких частот, использующихся при разработке синтезаторов частот с низким уровнем фазовых шумов. В синтезаторе предусмотрена механическая подстройка на ±1,5×10–6 ГГц с помощью инструмента, входящего в комплект поставки. В комплект поставки также входит адаптер питания с выходным напряжением 13,5 В.

Основные характеристики и особенности:

  • Уровень фазовых шумов на отстройке от частоты 1 ГГц:
    Отстройка
    Уровень шума, дБн/Гц
    10 Гц
    -82
    100 Гц
    -116
    1 кГц
    -138
    10 кГц
    -148
    1 МГц
    -149
  • Выходная частота, ГГц : 1 на нагрузке 50 Ом
  • Выходной уровень, дБм : 10 ± 2
  • Уровень гармоник, дБн: –35
  • Диапазон рабочих температур, °С: +10…+35
  • Размеры, мм : 259×183×55
  • Вес, г : 260
  • Потребление, Вт: 4,5
