Векторный генератор сигналов VSG25A позволяет формировать сигналы с полосой частот до 100 МГц в диапазон частот от 100 МГц до 2.5 ГГц. Амплитуда формируемого сигнала регулируется в пределах -40...+10 дБм. Встроенная поддержка следующих видов модуляции: BPSK, DBPSK, QPSK, OQPSK, DQPSK, π/4 DQPSK, 8-PSK, D8PSK, 16-PSК, QAM-16, QAM-64, QAM-256. Возможность создавать свои виды сигналов.

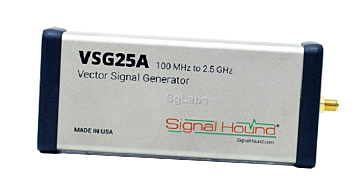

VSG25A - Бюджетный векторный генератор сигналов до 2.5 ГГц
Краткие технические характеристики VSG25A
- Диапазон частот: 100 МГц...2.5 ГГц (возможна работа от частоты 80 МГц)
- Стабильность встроенного источника частоты: ± 1E-6
- Разрешение по частоте: <1 Гц
- Пределы регулировки по амплитуде: -40...+10 дБм
- Точность установки амплитуды: ± 1.5 дБ
- Уровень фазовых шумов на отстройке от частоты 1 ГГц:
ОтстройкаУровень шума, дБн/Гц100 Гц-681 кГц-8810 кГц-102100 кГц-1051 МГц-132
- Диапазон рабочих температур: 18...28 °С (калиброванный)
- 0...50 °С (некалиброванный)
Дополнительная информация VSG25A

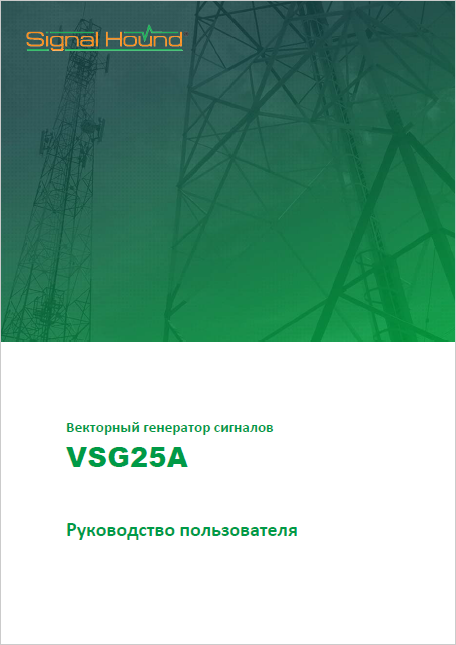

Инструкция по эксплуатации на русском языке:

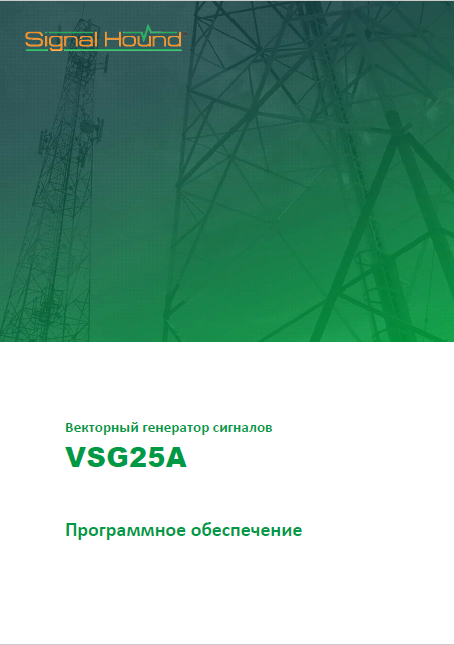

Описание программного обеспечения на руcском языке:
Описание на английском языке:
Программное обеспечение версии 1.0.2
Описание программного обеспечения
