SM200B - Анализатор спектра реального времени до 20 ГГц с полосой 160 МГц

SM200B – быстродействующий анализатор спектра реального времени с широким динамическим диапазоном, низким уровнем собственных фазовых шумов и функцией мониторинга спектра. Соединение с компьютером пользователя осуществляется по высокоскоростной шине USB3.0 SuperSpeed. Устройство имеет ширину полосы анализа 160 МГц в реальном времени, 40 МГц – в режиме записи данных, диапазон рабочих частот от 100 кГц до 20 ГГц и скорость сканирования 1 ТГц/с при полосе RBW 30 кГц. Оцифровка происходит со скоростью миллиард выборок в секунду. Анализатор спектра SM200B использует опорный генератор OCXO 100 МГц с очень низкими фазовыми шумами. SM200B имеет высокое значение показателя IP3 и низкий отображаемый средний уровень шумов (DANL), позволяющие пользователю исследовать спектр сигнала с достаточной чувствительностью и без проблем с дополнительными интермодуляционными спектральными составляющими. SM200B имеет встроенный приемник системы GPS для простановки временных меток в анализируемых сигналах.

Краткие технические характеристики SM200B

  • Диапазон частот анализатора спектра: 100 кГц...20 ГГц
  • Способность записи 2 сек. квадратурных данных в полосе IBW 160 МГц
  • Стабильность встроенного источника частоты: ±5E-9
  • Частота оцифровки: 5 кГц...160 МГц
  • Полосы пропускания анализатора спектра (RBW): 0,1 Гц...10 МГц
  • Скорость сканирования: 1 TГц/с
  • Отображаемый средний уровень шумов (DANL), дБм:
    Диапазон частот
    DANL
    100 кГц - 700 МГц
    -156
    700 МГц – 2,7 ГГц
    -161
    2,7 ГГц – 4,5 ГГц
    -158
    4,5 ГГц - 8,2 ГГц
    -155
    8,2 ГГц - 15,2 ГГц
    -156
    15,2 ГГц - 20 ГГц
    -149
  • Точность отображения амплитуды сигнала: ± 2 дБ (100 кГц…6 ГГц),± 3 дБ (ГГц…20 ГГц)
  • Диапазон рабочих температур: 0...50 °С
  • опционально -40...+65 °С

Дополнительная информация SM200B

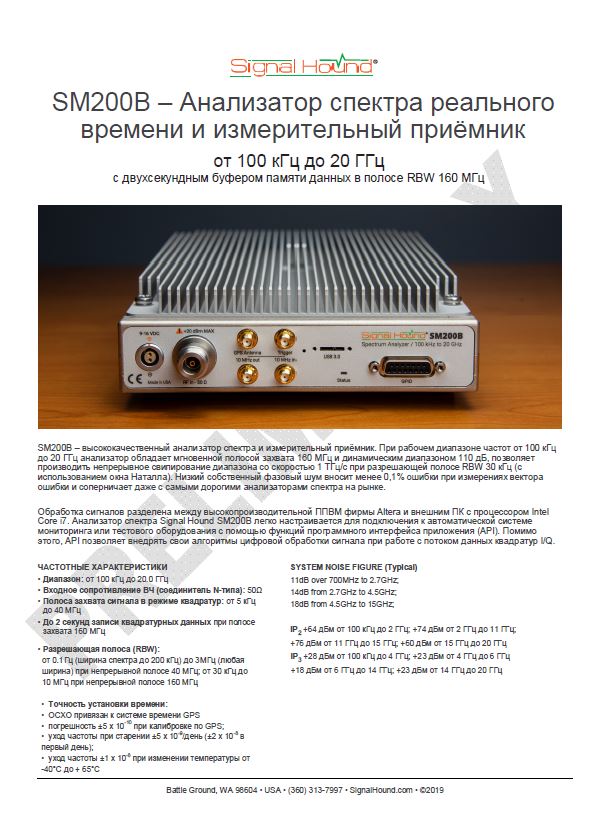

    Краткое описание на русском языке:

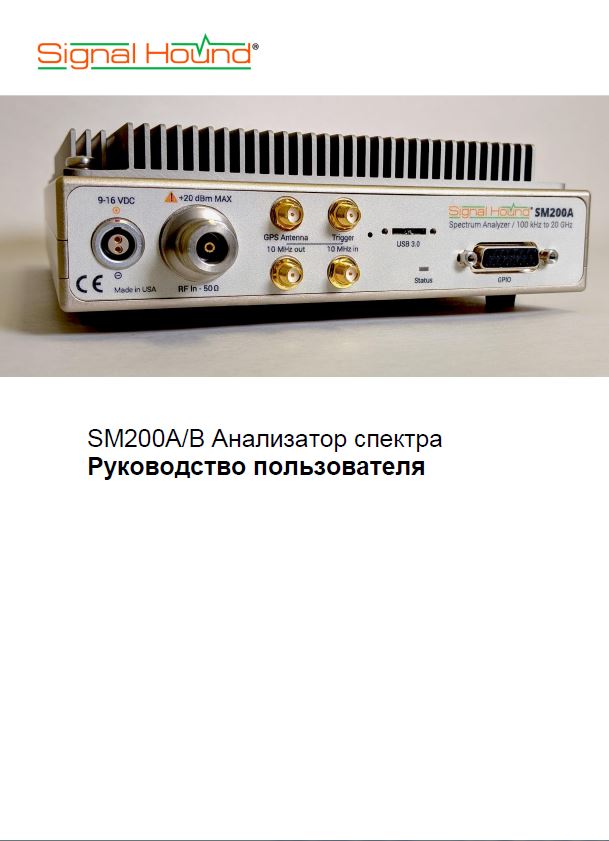

    SM200В Руководство пользователя на русском языке:



    Описание на английском языке:

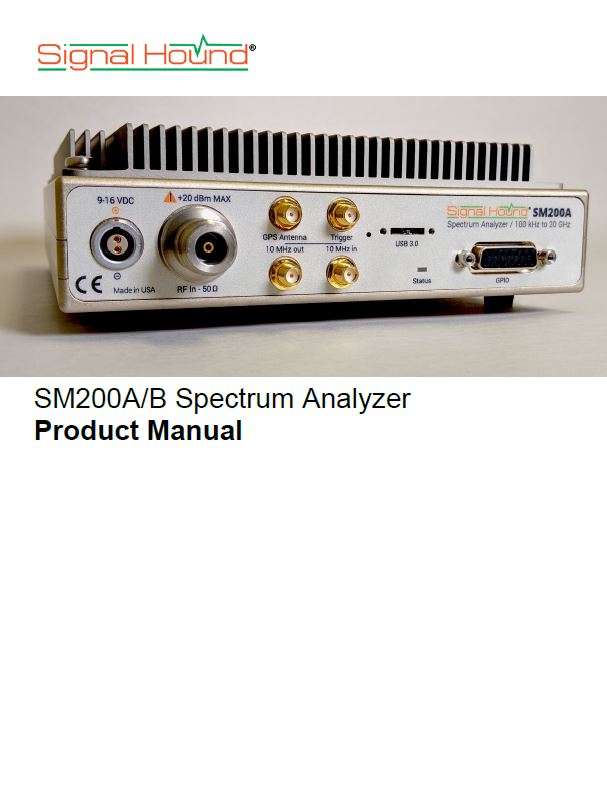

    Инструкция по эксплуатации на английском языке:
